CNNs: Kernel Quadrado versus Kernel Retangular

Por Athos em 30/12/2020

Exemplo: Passarinho versus Sapo

Em modelos de CNN é comum usar kernels quadrados. Mas a depender do problema, kernels com outros formatos podem ajudar como mostrado em (Sun, Ozay, and Okatani 2016)! Um exemplo é o kernel retangular quando se está mexendo com sons e seus respectivos espectrogramas. Para ilustar eu vou criar dois “espectrogramas” bem simples, assim:

library(torch)
library(tidyverse)
library(mestrado)

imagem_passarinho <- torch_ones(8,6) * 0.9
imagem_passarinho[3, 1:3] <- torch_zeros(3)
imagem_sapo <- torch_ones(8,6) * 0.9
imagem_sapo[6, 1:3] <- torch_zeros(3)

# (N, C, F, T) ---> spectrogramas (numero de imagens, canais de cores, faixas de freq, duracao do audio)
x <- torch_stack(c(imagem_passarinho, imagem_sapo))
# coloca a dimensão do "canal": se forem 3 canais é colorido (RGB), se for 1 é preto e branco.
x$unsqueeze_(2)
## torch_tensor
## (1,1,.,.) =
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.0000  0.0000  0.0000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##
## (2,1,.,.) =
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.0000  0.0000  0.0000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
##   0.9000  0.9000  0.9000  0.9000  0.9000  0.9000
## [ CPUFloatType{2,1,8,6} ]
image_tensors_to_tbl(x) %>%
  mutate(label = factor(i, labels = c("passarinho", "sapo"))) %>%
  ggpixelgrid(grid_tickness = 2, grid_colour = "white", label = label) +
  theme_void(30) +
  labs(x = "Tempo (ms)", y = "Frequência (Hz)")

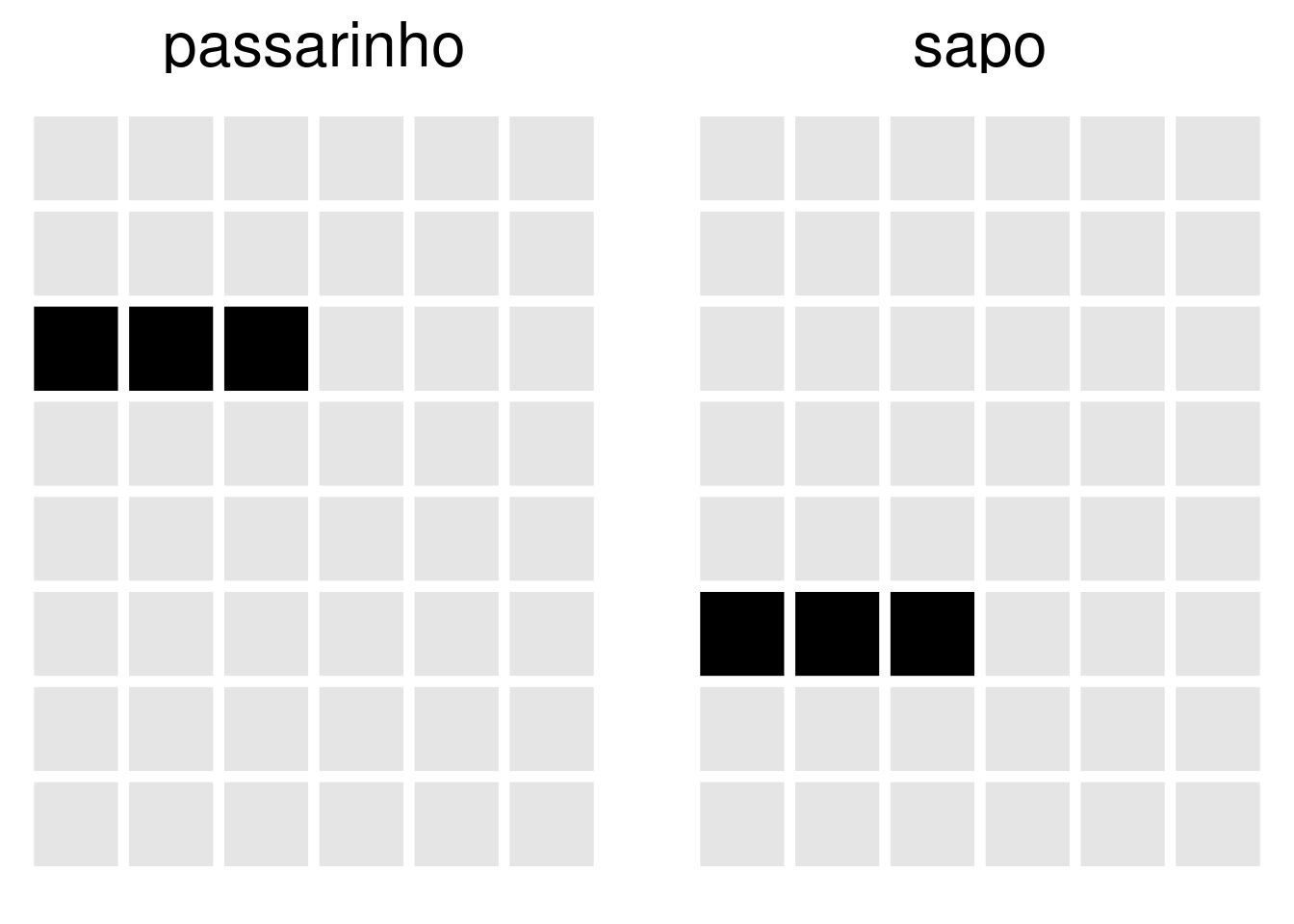

Espectrogramas para um sapo e um passarinho. Os animais fazem sons em diferentes faixas de frequência.

Figure 1: Espectrogramas para um sapo e um passarinho. Os animais fazem sons em diferentes faixas de frequência.

CNNs

Aqui, as cnns são definidas pela função nn_conv2d() do {torch}. O parâmetro que irá variar para compararmos convolução quadrada vs retângular é o kernel_size: para o quadrado, kernel 3x3; para o retangular, kernel 8x1, como mostra o código abaixo.

Repare que a saída resultante de cada convolução é bem diferente! Para o kernel quadrado o tensor resultante é 6x4 enquanto que para o kernel retangular é 1x6.

CNN Quadrada

conv_quadrada <- nn_conv2d(in_channels = 1, kernel_size = c(3,3), out_channels = 1, bias = FALSE)
conv_quadrada(x)
## torch_tensor
## (1,1,.,.) =
##   0.2844  0.1517  0.2313  0.4015
##  -0.1726  0.0824  0.3337  0.4015
##   0.6913  0.5324  0.2523  0.4015
##   0.4015  0.4015  0.4015  0.4015
##   0.4015  0.4015  0.4015  0.4015
##   0.4015  0.4015  0.4015  0.4015
##
## (2,1,.,.) =
##   0.4015  0.4015  0.4015  0.4015
##   0.4015  0.4015  0.4015  0.4015
##   0.4015  0.4015  0.4015  0.4015
##   0.2844  0.1517  0.2313  0.4015
##  -0.1726  0.0824  0.3337  0.4015
##   0.6913  0.5324  0.2523  0.4015
## [ CPUFloatType{2,1,6,4} ]

CNN Retangular

conv_retangular <- nn_conv2d(in_channels = 1, kernel_size = c(8,1), out_channels = 1, bias = FALSE)
conv_retangular(x)
## torch_tensor
## (1,1,.,.) =
##  -0.3380 -0.3380 -0.3380 -0.4634 -0.4634 -0.4634
##
## (2,1,.,.) =
##  -0.6774 -0.6774 -0.6774 -0.4634 -0.4634 -0.4634
## [ CPUFloatType{2,1,1,6} ]

Comentário: A saída 1x6 pode ser vista como uma média ponderada das frequências em cada um dos 6 instantes de tempo. E essa ponderação é feita pelos 8 pesos do kernel. Intuitivamente, se algum peso der zero, quer dizer que aquela faixa de frequência não é boa para distinguir passarinho de sapo.

Ajuste

# otimizadores
optim_quadrado <- optim_adam(conv_quadrada$parameters, lr = 0.1)
optim_retangulo <- optim_adam(conv_retangular$parameters, lr = 0.1)

# critério de perda
loss <- torch::nnf_binary_cross_entropy

# rótulos encodados: 1 para passarinho, 0 para sapo.
y <- c(1,0)

# loop para a otimização para os dois modelos simultaneamente
erros_da_conv_quadrada <- c()
erros_da_conv_retangular <- c()
for(i in 1:100) {
  # zera grads
  optim_quadrado$zero_grad()
  optim_retangulo$zero_grad()

  # valores preditos
  pred_quadrado <- conv_quadrada(x) %>% nnf_sigmoid() %>% torch_mean(dim = c(2,3,4))
  pred_retangulo <- conv_retangular(x) %>% nnf_sigmoid() %>% torch_mean(dim = c(2,3,4))

  # erros
  erro_conv_quadrada <- loss(pred_quadrado, y)
  erro_conv_retangular <- loss(pred_retangulo, y)
  erros_da_conv_quadrada <- c(erros_da_conv_quadrada, as.numeric(erro_conv_quadrada))
  erros_da_conv_retangular <- c(erros_da_conv_retangular, as.numeric(erro_conv_retangular))

  # propagação dos erros (gradientes de cada param)
  erro_conv_quadrada$backward()
  erro_conv_retangular$backward()

  # atualização dos pesos em direção oposta ao gradiente
  optim_quadrado$step()
  optim_retangulo$step()
}

Pesos finais

# quadrado
pesos_kernel_quadrado <- conv_quadrada$parameters$weight$squeeze(1)$squeeze(1)
pesos_kernel_quadrado
## torch_tensor
##  0.1122 -0.3657 -0.2282
##  0.0341  0.2376  0.2391
##  0.1440  0.0419 -0.1955
## [ CPUFloatType{3,3} ]
# retangular
pesos_kernel_retangular <- conv_retangular$parameters$weight$squeeze(1)$squeeze(1)
pesos_kernel_retangular
## torch_tensor
## -0.1688
##  0.1600
## -4.5302
## -0.1044
## -0.0353
##  4.5600
##  0.1299
## -0.0066
## [ CPUFloatType{8,1} ]

É possível observar que:

  1. No kernel quadrado os pesos estão com aspecto que aleatório.
  2. No kernel retangular os pesos em rosa estão relacionados com as duas frequências relativas ao passarinho e ao sapo.

Predições

As predições da convolução quadrada deu tudo 50%, ou seja, não foi possível separar os dois pontos! Ou chutamos tudo sapo, ou chutamos tudo passarinho. Sempre iremos cometer algum erro.

# quadrado
conv_quadrada(x) %>% nnf_sigmoid() %>% torch_mean(dim = c(2,3,4))
## torch_tensor
##  0.4996
##  0.4996
## [ CPUFloatType{2} ]
# retangular
conv_retangular(x) %>% nnf_sigmoid() %>% torch_mean(dim = c(2,3,4))
## torch_tensor
##  0.7422
##  0.2587
## [ CPUFloatType{2} ]

Resumo

  • Kernels de formatos diferentes do quadrado têm potencial melhorar o modelo, a depender da natureza do problema.
  • Basta apenas alterar o parâmetro kernel_size para testar novos kernels!

Em próximas postagens vou conduzir essa comparação em outros bancos de dados mais interessantes: um de brincadeira (Guess The Correlation) e um real (Sons de Pássaros).

Referências

Sun, Zhun, Mete Ozay, and Takayuki Okatani. 2016. “Design of Kernels in Convolutional Neural Networks for Image Classification.” In, 9911:51–66. https://doi.org/10.1007/978-3-319-46478-7_4.
